회로도

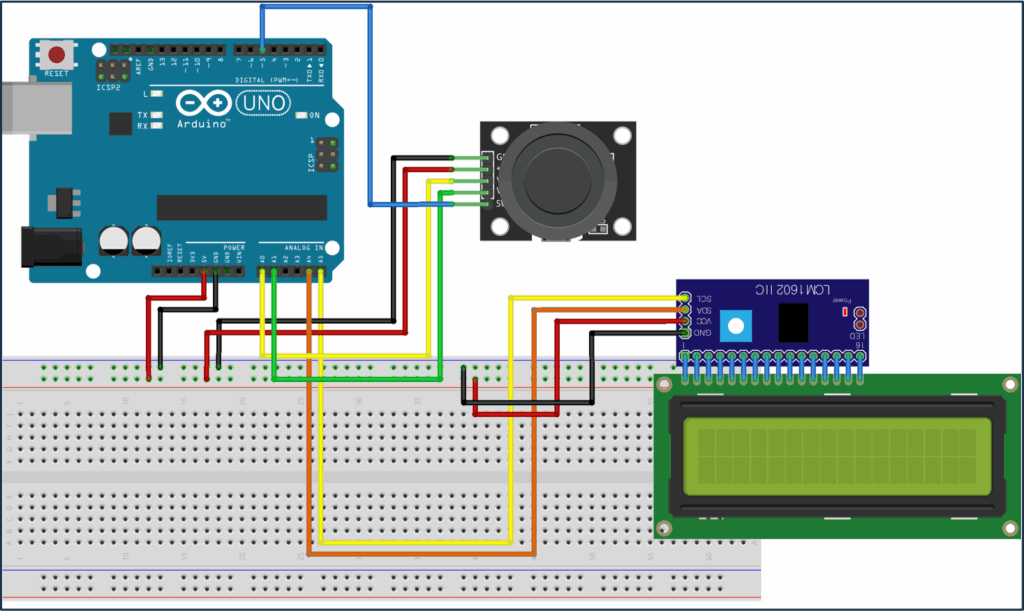

- 아두이노 우노 – 조이스틱모듈 – I2C LCD 점퍼케이블 연결 방법 입니다.
- 점퍼케이블의 연결 색상은 그림과 같을 필요는 없으며 아두이노와 센서의 핀번호는 아래표를 참조해주세요.
아두이노
GND
5V
A0
A1
D5
조이스틱모듈
GND
+5V
VRx
VRx
SW
아두이노
A5
A4
5V
GND
I2C LCD
SCL
SDA
VCC
GND
GND
5V
A0
A1
D5
GND
+5V
VRx
VRx
SW
A5
A4
5V
GND
SCL
SDA
VCC
GND
