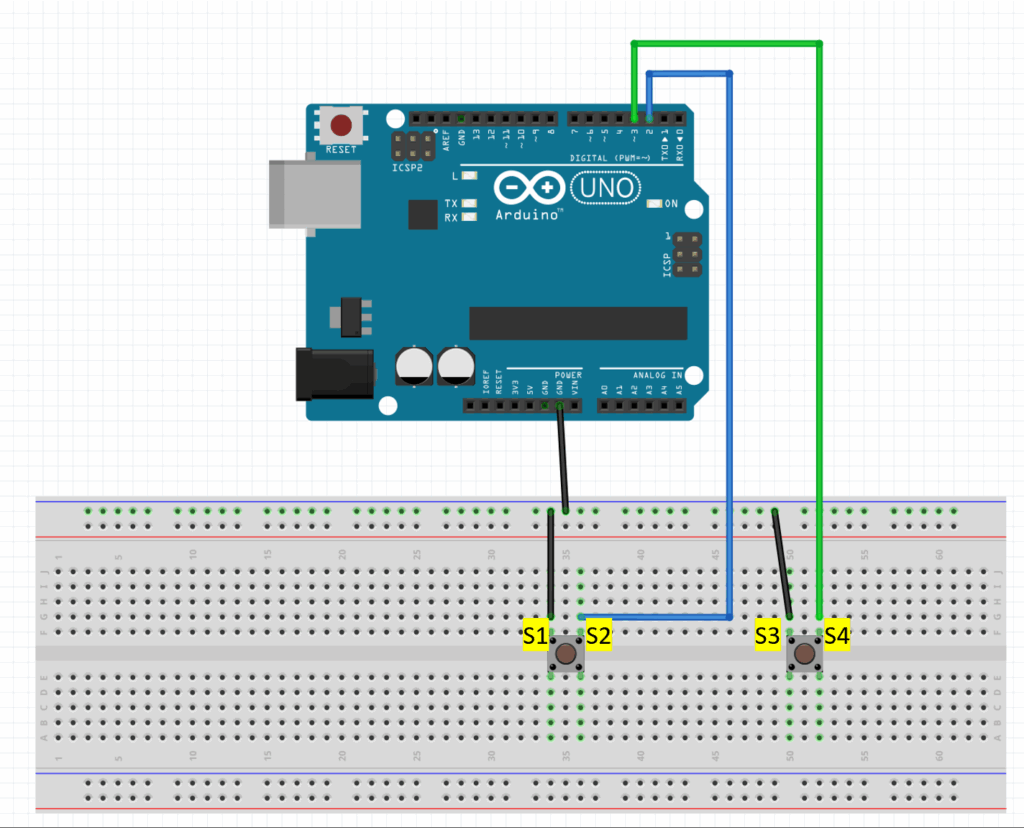

회로도
- 아두이노 우노 – 택트스위치 – 브레드보드 점퍼케이블 연결 방법 입니다.
- 점퍼케이블의 연결 색상은 그림과 같을 필요는 없으며 아두이노와 센서의 핀번호는 아래표를 참조해주세요.
* 스위치의 S1~S4 표시는 이해를 돕기 위해 임의로 표시하였습니다.
아두이노
GND
D2
GND
D3
택트스위치
S1
S2
S3
S4
* 스위치의 S1~S4 표시는 이해를 돕기 위해 임의로 표시하였습니다.
GND
D2
GND
D3
S1
S2
S3
S4
