회로도

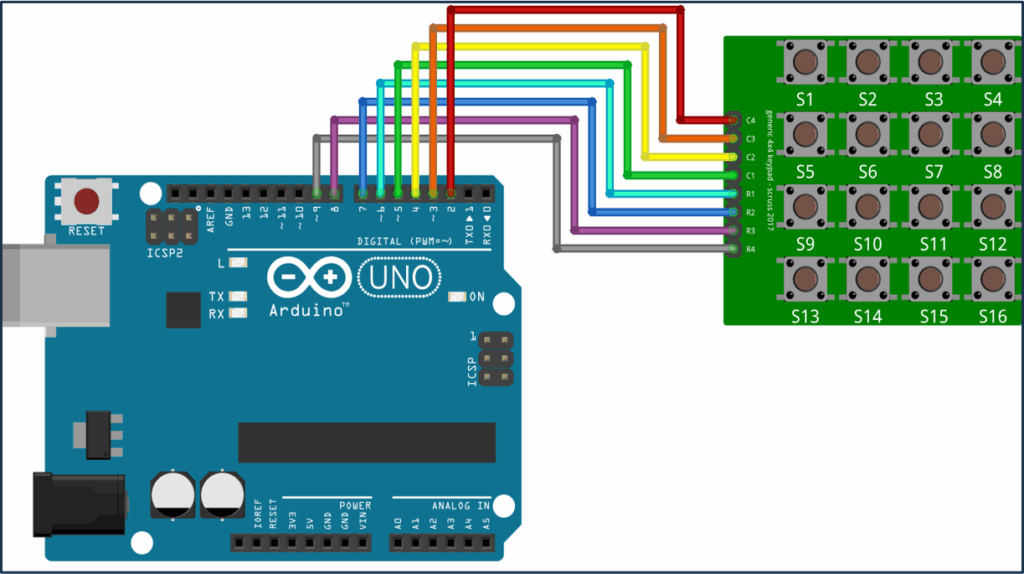

- 아두이노 우노 – 4×4 키패드 모듈 점퍼케이블 연결 방법 입니다.
- 점퍼케이블의 연결 색상은 그림과 같을 필요는 없으며 아두이노와 센서의 핀번호는 아래표를 참조해주세요.
아두이노
D2
D3
D4
D5
D6
D7
D8
D9
4 x 4 키패드 모듈
C4
C3
C2
C1
R1
R2
R3
R4
D2
D3
D4
D5
D6
D7
D8
D9
C4
C3
C2
C1
R1
R2
R3
R4
