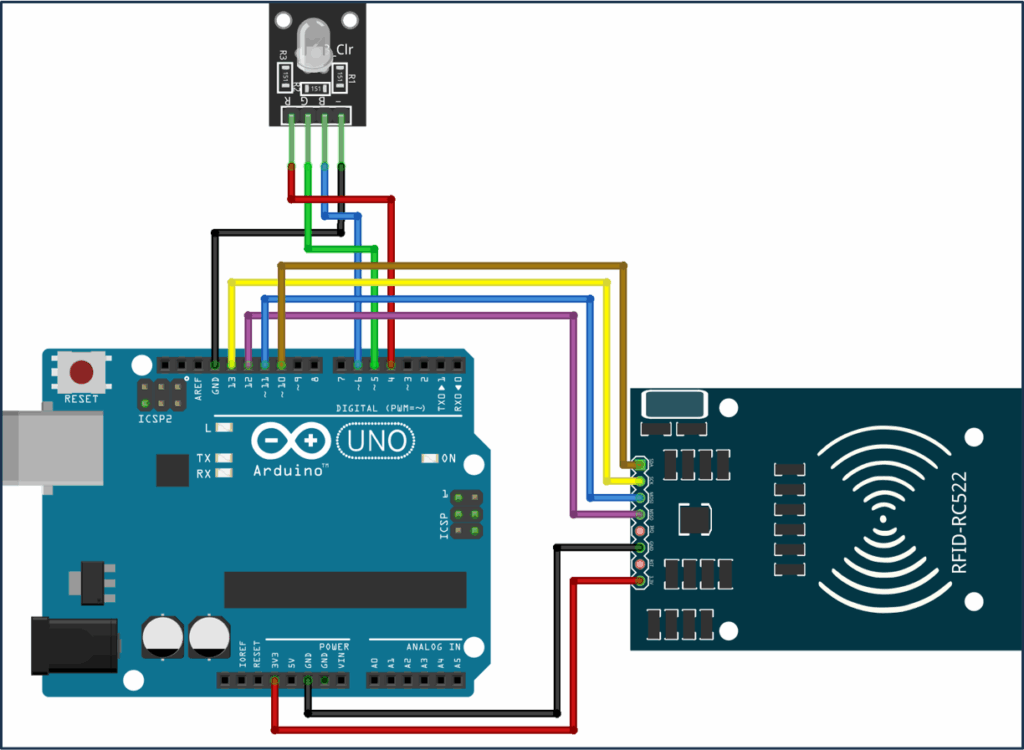

회로도
- 아두이노 우노 – NFC모듈 – RGB LED 점퍼케이블 연결 방법 입니다.
- 점퍼케이블의 연결 색상은 그림과 같을 필요는 없으며 아두이노와 센서의 핀번호는 아래표를 참조해주세요.
아두이노
D10
D13
D11
D12
GND
3V3
NFC모듈
SDA
SCK
MOSI
MISO
IRQ
GND
RST
3.3V
아두이노
D4
D5
D6
GND
RGB LED
R
G
B
–
